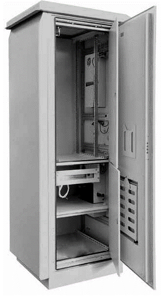

Всепогодный шкаф серии 650/30-42U

Описание

Шкафы всепогодные 650\30-42U предназначены для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования, а также электропитающего оборудования и аккумуляторных батарей. Обеспечивают защиту установленного оборудования от влияния вредных факторов окружающей среды и несанкционированного доступа.

В зависимости от установленного климатического оборудования и аппаратуры контроля в шкафах поддерживается необходимый температурный режим.

Конструкция.

Внешние стенки и дверь шкафа выполнены по технологии «сэндвич-панелей» - наружный и внутренний стальные листы, между ними теплоизолятор.

Шкаф оснащен внутренней дверью с откидной панелью - для защиты от атмосферных осадков во время проведения работ. Для удобства обслуживания оборудования, установленного в верхней части шкафа (от 46U), предусмотрена откидная ступенька с регулируемыми по высоте опорами (ножками).

Все элементы корпуса выполнены с уплотнением, предохраняющим корпус от потери тепла и обеспечивающее защиту от попадания воды во внутренний объем.

Ввод кабеля в шкаф предусмотрен снизу (из цоколя), через герметичные кабельные зажимы в основании.

Шкафы поставляются в собранном виде.

Для удобства монтажа шкаф комплектуется рым-болтами. Доступ осуществляется к установочным местам при снятой крыше шкафа.

Конструктивные особенности.

Шкаф 650\30-42U. Для установки на фундамент шкаф комплектуется цоколем высотой 100 мм.

Шкаф состоит из двух термоизолированных отсеков: телекоммуникационного и отсека эл.питания. Отсеки разделены съемной горизонтальной полкой с защищенными кабельными вводами, оборудованы отдельными внутренними дверцами с одноточечными замками.

Телекоммуникационный отсек стандартно комплектуется двумя парами вертикальных направляющих 19" (27U). Отсек эл. питания расположен в нижней части шкафа, оборудован одной или двумя усиленными полками под размещение аккумуляторных батарей.

Вентиляция и контроль климата.

В шкафах предусмотрена установка систем охлаждения, вентиляции и обогрева, а также необходимые для управления тепловым режимом шкафа датчики, термостаты и органы управления.

Кабельные вводы.

Ввод кабеля в шкаф предусмотрен снизу (из цоколя), по боковым сторонам, через герметичные кабельные зажимы в основании. (Расположение, количество вводов и диаметр кабеля оговаривается перед открытием заказа)

Заземление.

Элементы корпуса заземлены между собой гибкими заземляющими переходниками (желто-зеленый провод ПВ-4), имеется место (втулка М8) для подключения общей шины заземления.

Цена по запросу
Шкафы для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования, а также электропитающего оборудования и аккумуляторных батарей

Обозначение

Условная этажность, U

Габариты шкафа (ШхВхГ),мм без крыши

Габариты шкафа (ШхВхГ),мм с крышой

Масса, не более, кг без доп. комп-та

650\30-42U

42

800х2150х800

1022х2085х912

306

Наименование

650\30-42U

Цоколь

1

Корпус шкафа (Общий отсек)

1

Рама вертикальная (конструкция с боковыми стенками, утеплителем и облицовочной панелью)

-

Рама вертикальная (с утеплителем и облицовочной панелью)

1

Стенка боковая (с утеплителем и облицовочной панелью)

2

Стенка задняя (с утеплителем и облицовочной панелью)

1

Дверь внешняя (с утеплителем и облицовочной панелью)

1

Навес для защиты от атмосферных осадков

-

Дверца внутренняя (с утеплителем и облицовочной панелью)

2(27,12U)

Основание (с утеплителем и облицовочной панелью)

1

Рама верхняя (с утеплителем и облицовочной панелью)

1

Направляющая

4 27U(19”)

Планка переходная c 23" на 19" (для фронтального крепления оборудования) арт. 650-22\00.00.03-03 (12U)

*Возможна поставка планок другой высоты

-

Органайзер (кабельный держатель)

-

Полка усиленная

1

Крыша (с отливами)

1

Короб для холодильника

-

Стенка внешняя

2

Комплект заземления

1 компл.
